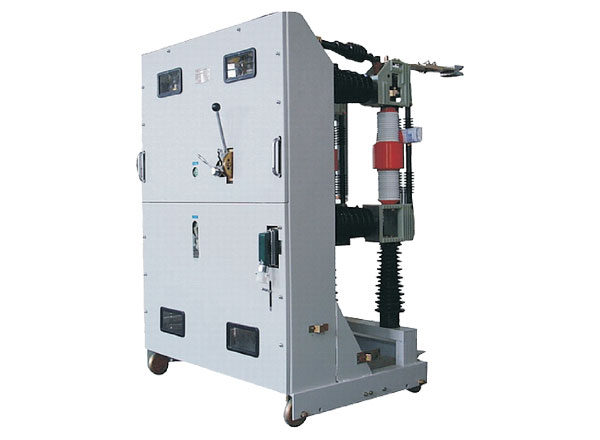

ZN39-40.5系列户内高压真空断路器
一、概述
ZN39-40.5型系列户内高压真空断路器,系三相交流50Hz、额定电压40.5kV的户内高压配电装置。与JYNl-35,GBC35开关柜配套使用。产品符合GBl984《交流高压断路器》之要求。配套产品有:隔离手车及PT手车等。
该断路器采用空气绝缘,断路器满足正常运行条件下的空气距离和爬距要求,总体布局合理,结构稳定,装调便利。
操作机构采用电磁机构CDl0-Ⅲ或弹簧机构CTl9N.
断路器有一套联锁装置,与开关柜配套使用,采用强制机械闭锁方式,满足开关柜“五防”功能要求。
四、使用环境条件
环境温度:-25度~+40度。(允许在30度时储运)
海拔高度:1000m。
空气相对湿度:日平均不大于95%.
月平均不大于90%.
饱和蒸气压日平均值不大于2.2x10-3MPa。
月平均值不大于1.8x10-3MPa。
地震烈度不超过8度。
无火灾、爆炸、严重污染、化学腐蚀及剧烈震动的场所。
六、结构及特点
ZN39-40.5系列户内高压真空断路器系三相交流50Hz,额定电压40.5kV的户内装置。总体设计为手车式结构,每只灭弧室由两个绝缘子和一个绝缘板支撑,便于装入手车式开关柜。断路器可配装电磁和弹簧操动机构。手车装有接地触头,保证手车在工作位置或试验位置时能可靠接地。
七、订货须知
断路器型号规格、名称、数量。
备品备件的名称和数量。
